R & S ESU40 je del nove družine CISPR16-1-1 skladne EMI test sprejemniki, ki izpolnjujejo vse civilne in vojaške standarde za meritve elektromagnetnih motenj. nov FFT- osnova čas- področje skandirati omogučiti uporabnik v izvršiti nalogo preceniti merjenje podod 150 krat hitrejši mimo naprej predhoden EMI skušnja sprejemnik. R & S ESU tudi zunanja oblika samodejen ter vzajemen merjenje opravilo, realen if razčleniti ter sporeden odkrivalec vštevši nov CISPR-RMS odkrivalec.
Značilnosti:
Funkcije učinkovitosti delovanja
●Frekvenčni razponi od 20 Hz do 40 GHz
●Odlične karakteristike rf
●Zelo nizka merilna negotovost
●Popolna skladnost s standardom CISPR 16-1-1
●Vsi komercialni in vojaški standardi so izpolnjeni
Hitrost merjenja
●Izjemno kratki časi skupnega merjenja z možnostjo pregleda časovne domene (FFT)
●Meritve hitrega pregleda v načinu analizatorja (čas pometanja min. 2,5 ms)
●Način sprejemnika z vzporedno analizo IF v realnem času
●Hitra analiza časovne domene (ločljivost se začne pri 10 μs, čas spremljanja 2 h)
●Daljinski upravljalnik prek GPIB in LAN (Ethernet)
Inovativni inženiring
●Vsi detektorji EMC, vključno s CISPR-AV in CISPR-RMS
●Popolnoma avtomatske meritve (predogled/končna meritev)
●Integrirani generator poročila (PDF, HTML, oblika zapisa datoteke RTF)
●Windows XP, vmesniki USB npr.
●Odstranljiv trdi disk (bliskovna kartica) izbirno
Pregled integrirane časovne domene (FFT) je metoda za meritve pregleda visoke hitrosti. To omogoča R & S ESU40 za merjenje EMI spektra z veliko prednost hitrosti v primerjavi s sprejemnikom ali spektra analizator s podobnimi nastavitvami. Izvajanje preskusnih metod, ki temeljijo na FFT, lahko skrajša čas merjenja za 10 do 100-krat. Ta izjemno visoka hitrost merjenja predogleda daje višje prepustnosti in nižje stroške na meritev. Pregled časovne domene je na voljo kot možnost za ESU.
Poleg pregleda časovne domene ESU40 vključuje analizo celotnega spektra in funkcionalnost sprejemnika EMI. Trije modeli, R&S ESU8, R&S ESU26 in R&S ESU40 pokrivajo frekvenčna območja od 20 Hz do 8 GHz, 26,5 GHz oziroma 40 GHz. Vsak model je opremljen s sekundarnim rf vhodom, odpornim proti impulzu, za meritve emisij od 20 Hz do 1 GHz. Vsi modeli vsebujejo predizbor, ki je bistven za meritve EMI, ki so skladne s standardi, in notranji predamplifier do 3,6 GHz.
Rohde & Schwarz ESU40 ponuja tudi celoten sklop vzporednih detektorjev, vključno s CISPR-Ave in novim cispr-RMS detektorjem. Vsi detektorji (vrh, AV, kvazi-vrh, CISPR-Ave, RMS in CISPR-RMS) se izvajajo digitalno, kar izboljšuje stabilnost.
ESU40 vključuje generator poročila na vozilu s predlogami, ki jih je mogoče urejati, in funkcijo predogleda za preverjanje rezultatov. uporabnik moči natisk referat naravnost ali zaščititi to v različen oblika (PDF, RTF ali HTML) v notranji trd kolut ali v vnanji spomin pot USB.

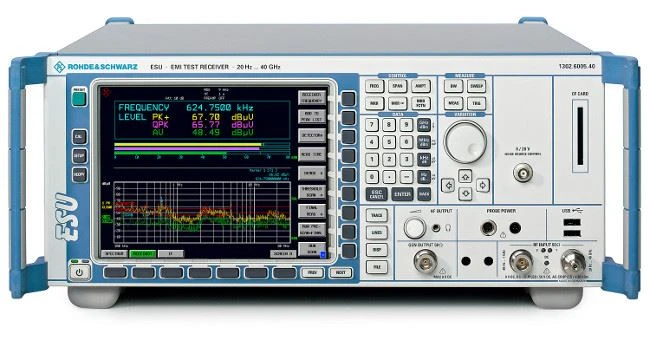

Za ročne meritve, R & S ESU40 značilnosti velik, TFT LCD, ki zagotavlja vse informacije na prvi pogled. Tradicionalni prikaz bar grafa za do štiri vzporedne detektorje prikazuje amplitude v realnem času in največjo vrednost zadržanja za vsak detektor. Spodnji del zaslona prikazuje celoten RF-spekter motenj z mejnimi črtami ali s realnem času IF spektra za analizo. If analiza pomaga opredeliti značilnosti modulacije in prikazuje prikaz interference spektra (kot so motnje v okolici) v bližini signala interesa.
